一、 用途：

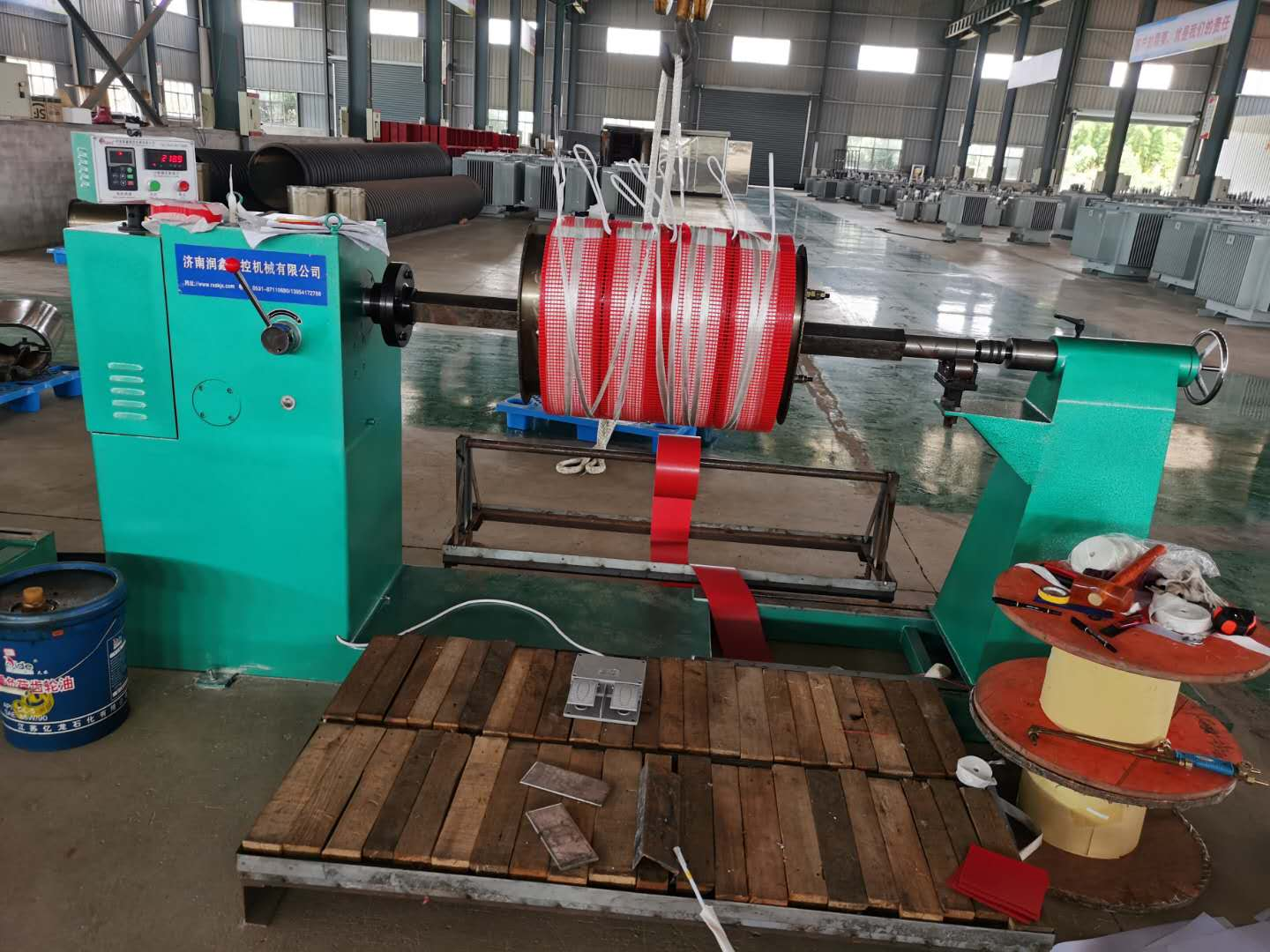

该绕线机适用于变压器、电抗器等高、低压线圈的绕制，它由铜涡轮、蜗杆变速箱、主轴、尾座及承重托架装置、整体底座及滑道、脚踏开关、电气部份组成。
工作环境要求： 环境温度不高于50℃、电压及波动 AC3×380V±10%
二、主要技术参数：
1、花盘直径：220mm
2、花盘中心距底座高度：900mm
3、主轴转速：0—100r/min（启、停时间均可调）
4、花盘与尾座顶尖有效距离：750—1700mm
5、计数器具有可逆计数、数码显示、断电自动记忆功能。
      计数范围：0.1-9999.9
6、承重：2000 kg

三、绕线机主要部件材质及特点：

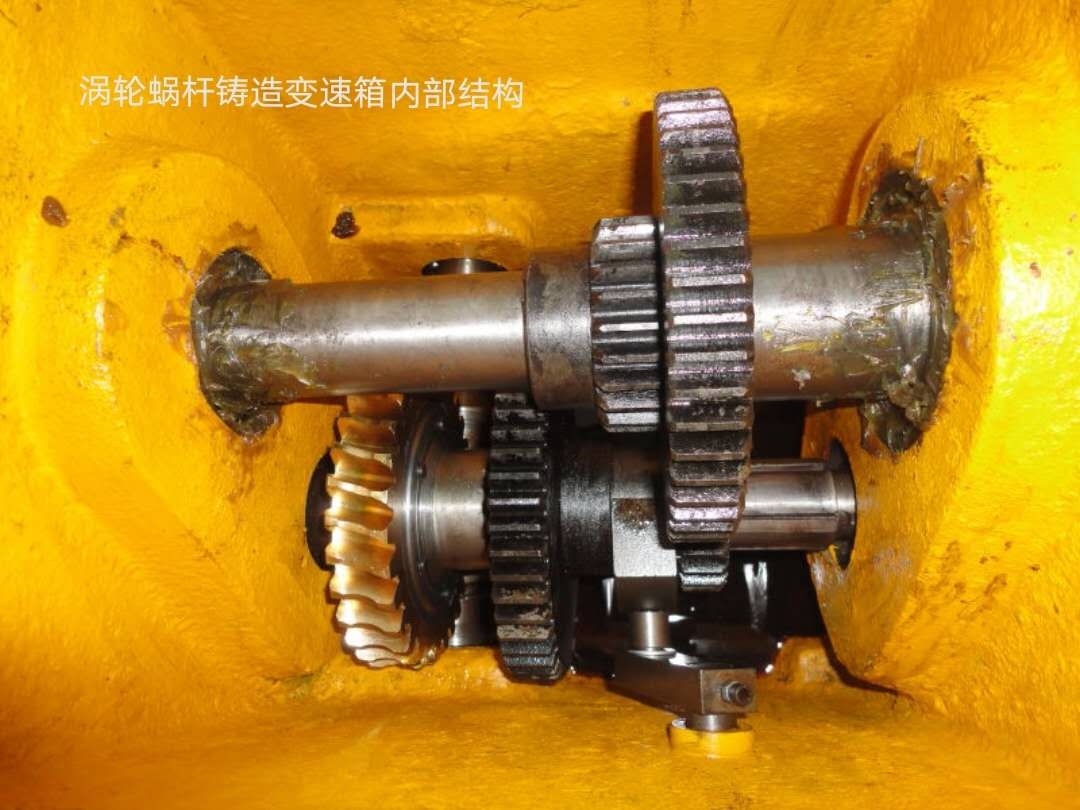

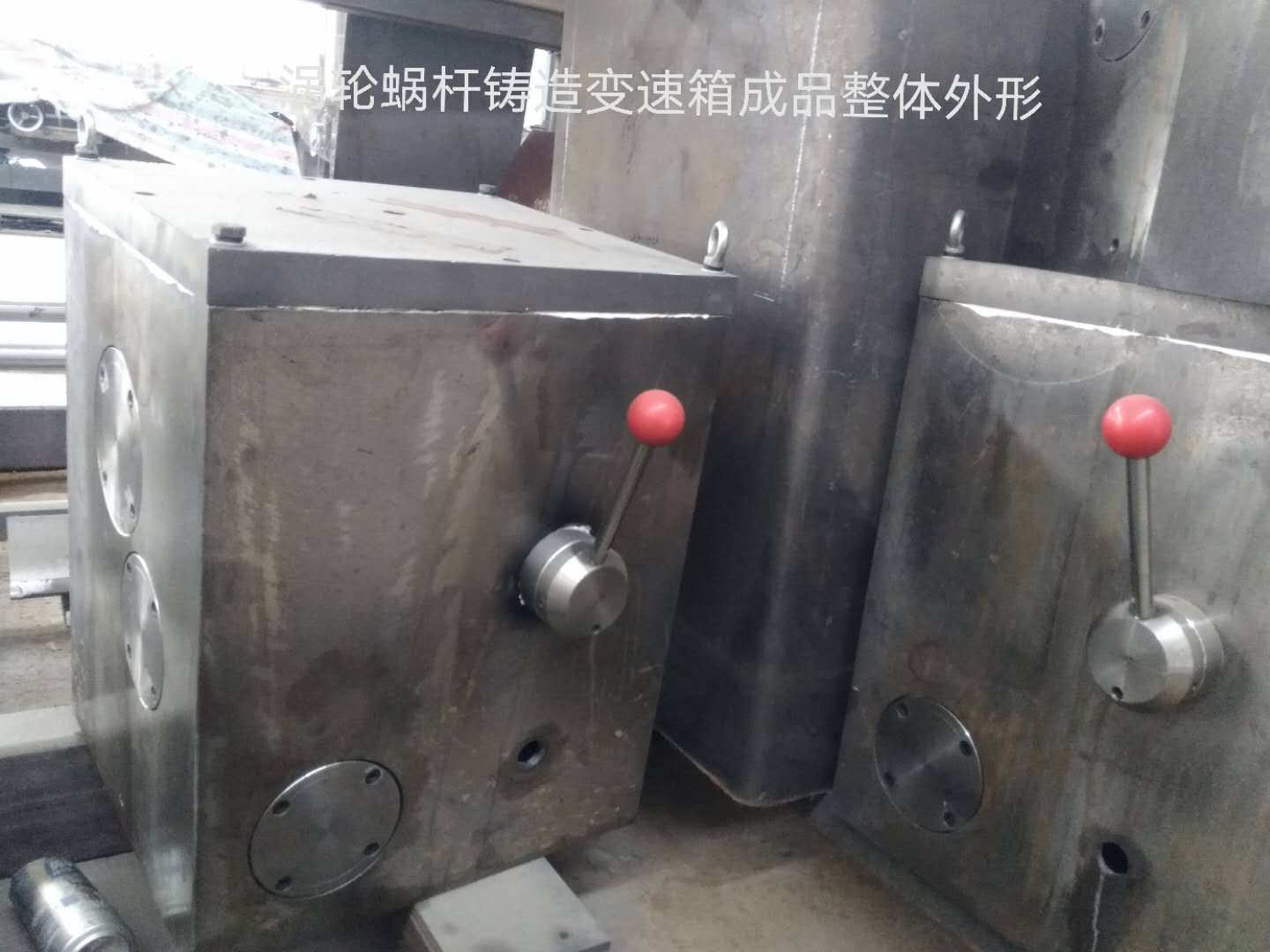

铜涡轮蜗杆变速箱：电机扭矩经铜涡轮蜗杆铸造变速箱减速放大后扭矩增大以保证足够的绕线扭矩（能满足低压多根扁线并绕）、断电自锁不倒车。
床头箱：厚钢板一次折弯成型并做时效处理
整体底座：焊接采用厚壁方管、Q235-A
床尾箱：厚钢板一次折弯成型并做时效处理，焊接采用Q235-A、可在底座滑道上前后移动。
主轴、滑动轴、套            加工后调质处理，以保证机械强度及精度。
变频器：三晶 1000B，变频调速可实现软启动、软停止。
计数器：抗机械长时间振动强、计数精度稳定可靠。
主要电器元件：正泰
主轴箱体座、尾箱及底座均选用优质钢材，采用CO₂气保焊焊接,焊接完成做时效处理后再加工而成；焊接质量好，加工精度高，从而保证装配后的整机性能稳定、可靠。
