303系列数控转塔式母线加工机
303系列数控转塔式母线加工机有冲、剪、折三个单元，主要功能为加工不同规格的铜、铝母线，只需用相应的加工单元，就能方便、快捷的对铜、铝排进行剪切、冲孔（圆孔、腰型孔），折平弯、立弯、U型弯、压花等各种不同的加工。广泛用于高低压开关柜、变电站、母线槽、变压器、电抗器、电器开关、船舶制造、机箱机柜制造等电气成套制造行业。设备工作环境要求： 环境温度不高于50℃、电压及波动 AC3×380V±10%。
● 机器具有冲、剪、折加工单元，三个人可同时进行母线的冲、剪、折、压花加工。工作台上三个单元均安装有测量尺以方便母线加工尺寸的测量，使用方便，生产效率明显高于传统母线加工设备。
●每个加工单元的工作行程均可方便调节、减少加工辅助时间，提高生产效率。
●操作人员可自行设定停机时间，在设备处于闲置状态时，自动停机，为用户节省用电成本。
● 折弯单元采用卧式双层工作台，真正实现三个人同时工作；通过更换模具可完成平弯、立弯、Z形弯、U形弯、压花、压平、压电缆接头、扭麻花等多种加工功能。新增单独的Z形弯自动计算程序。

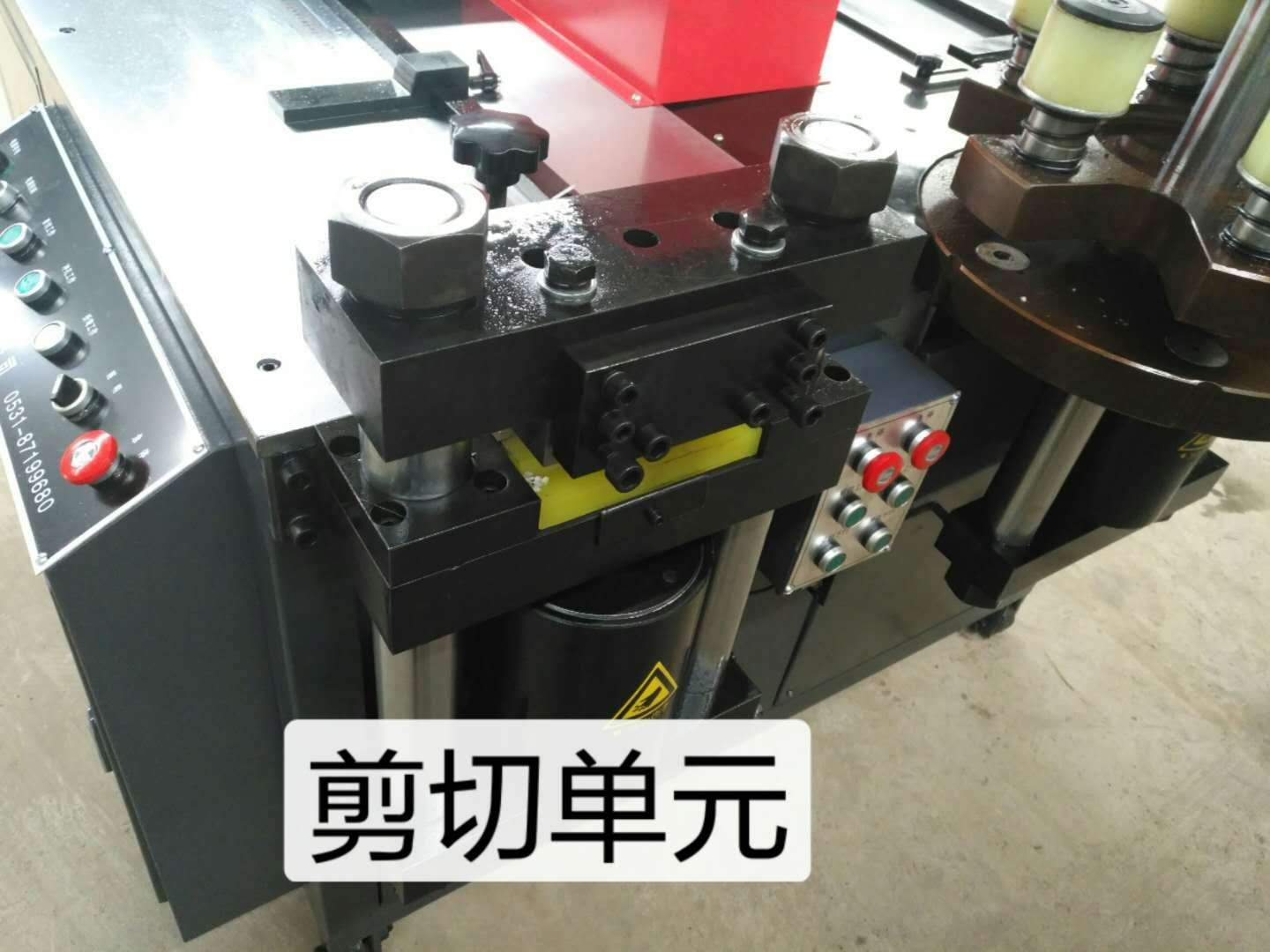

● 冲孔、剪切单元采用立式加工方式，操作灵活方便。双立柱剪切单元采用平刃剪切，剪切加工件平整、无废料，为客户节约了原材料、降低了制造成本。
● 六模位转塔式冲孔单元一次装备6套不同规格冲孔模具，冲孔无需换模，带有机械冲孔位置定位装置无需打样冲，因此冲孔加工操作方便迅速，保证了上下模的同心，大大提高了工作效率，降低了使用成本。
● NCMX-303FK型数控折弯系统采用松下PLC控制，与传统的继电器控制相比更加稳定可靠且生产效率高。具有多种程序选择、参数修正、操作简单、直接输入要折的角度及铜排的厚度两个参数，程序自动转换；折弯角度准确、重复精度高，适用于大批量折弯角度精度要求较高的工件生产制作。
●根据行业铜排加工特殊工艺要求，增加了铜排的导圆弧功能。
●液压油箱采用厚钢板焊接，并作了磷化处理，使液压油长期使用不会变质，延长了液压油的使用寿命。
一、 主要技术参数表：
| NCMX-303FK | ||
| 冲孔加工 | 最大冲孔力（KN） | 300 |
| 冲孔加工范围（㎜） | Ф7～ф34 | |
| 最大加工厚度（㎜） | 12 | |
| 剪切加工 | 最大剪切厚度(㎜) | 12 |
| 最大剪切宽度(㎜) | 150 | |
| 平弯加工 | 最大折弯力(KN) | 300 |
| 最大折弯宽度(㎜) | 150 | |
| 最大折弯厚度(㎜) | 12 | |
| 折立弯加工 | 最大折弯宽度(㎜) | 100(10㎜厚铜) |
| 最小折弯角度 | 90° | |
| 电机功率(KW) | 3 X 4KW |
一、 配置表：
| 型 号 | NCMX--303FK |
| 电机 | 力佳（全铜线圈）3台 |
| 油泵 | 台湾新鸿HYDROMAX 3套 |
| 电磁阀、溢流阀 | 上海俨然液压 各3套 |
| 继电器、接触器 | 正泰 |
| 按钮开关 | 上海二工电器 |
| PLC | 日本松下 |
| 光栅尺 | 诺信光栅 |
| 触摸屏 | 汇川 |
| 型 号 | NCMX-303FK |
| 脚踏开关 | 3个 |
| 内六角扳手 | 1套 |
| 扳手27-30 | 1个 |
| 密封圈 | 1包 |
| 加油油管 | 1个 |
| 加油漏斗 | 1个 |
