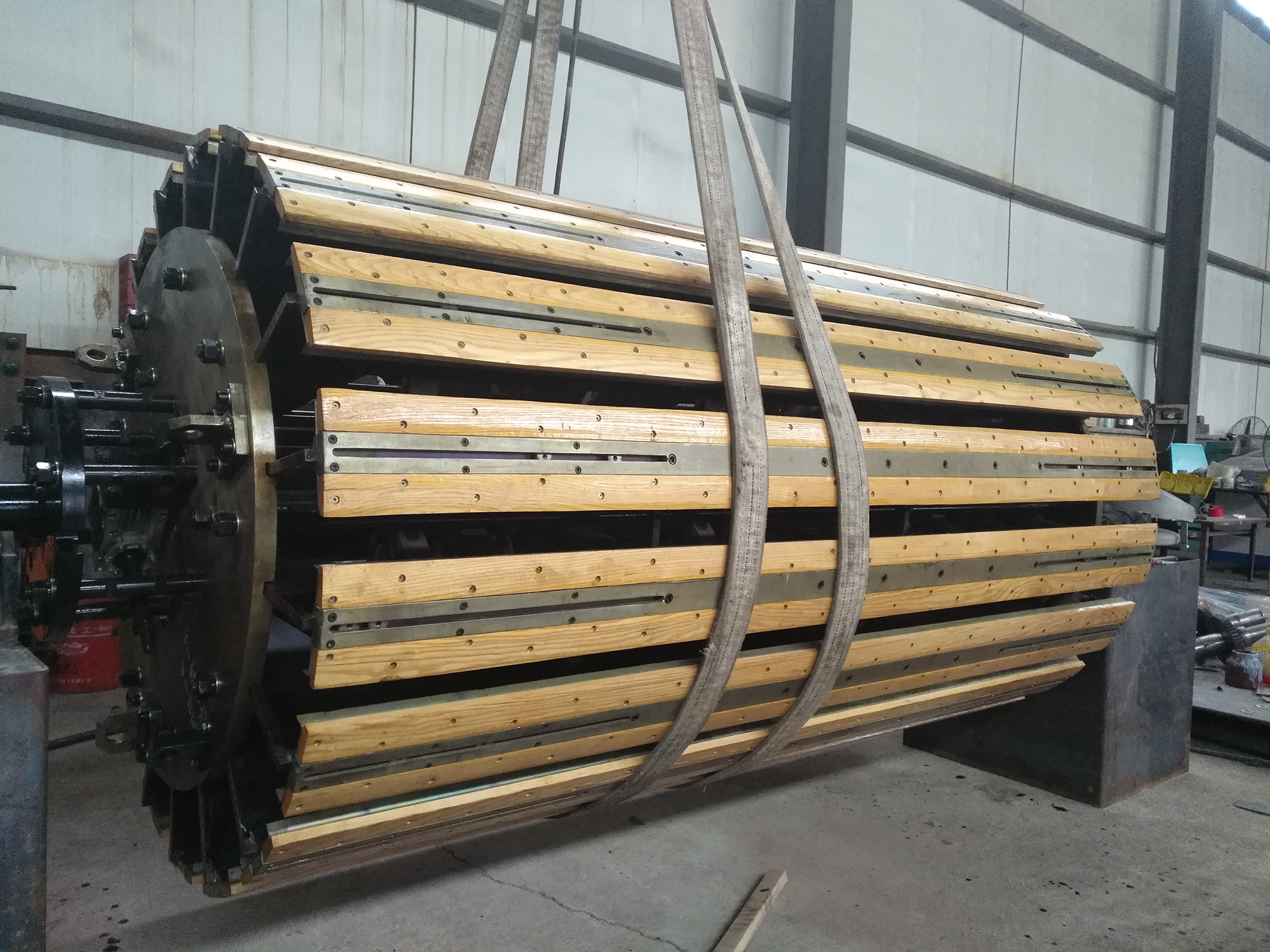

可调绕线模
1..本系列产品主要用于变压器、大型电机、电抗器线圈的绕制，具有变径范围大，结构刚性强，使用方便的特点。产品规格齐全，能满足不同用户的需求；零部件均经过电镀或法兰处理，增加了产品的表面保护和美观度。
2. 本系列产品由中心轴，传动装置，支板，带有梯形槽的撑条和拨盘等组成，结构紧凑，可加附加层。
|
型号 |
变径范围min\max |
线圈有效长度 |
附加层变径min\max |
|
RXM-1B |
Φ170/Φ260 |
1100 |
|
|
RXM-2B |
Φ250/Φ450 |
1100 |
|
|
RXM-3B |
Φ450/Φ580 |
1800 |
Φ570/Φ700 |
|
RXM-4B |
Φ500/Φ670 |
1800 |
Φ650/Φ800 |
|
RXM-5B-1 |
Φ600/Φ780 |
1800 |
Φ720/Φ900 |
|
RXM-5B-2 |
Φ600/Φ780 |
2700 |
Φ720/Φ920 |
|
RXM-5B-3 |
Φ600/Φ780 |
3300 |
Φ720/Φ920 |
|
RXM-6B-1 |
Φ850/Φ1050 |
1800 |
Φ1000/Φ1200 |
|
RXM-6B-2 |
Φ850/Φ1050 |
2700 |
Φ1000/Φ1200 |
|
RXM-6B-3 |
Φ850/Φ1050 |
3300 |
Φ1000/Φ1200 |
|
RXM-7B-1 |
Φ1150/Φ1350 |
2700 |
Φ1300/Φ1550 |
|
RXM-7B-2 |
Φ1150/Φ1350 |
3300 |
Φ1300/Φ1550 |
备注：以上参数为主要参考数据，因设备改进，参数发生变化恕不通知，敬请谅解。
